En el procesamiento moderno de bandas metálicas, la planitud de la banda determina directamente la tasa de calificación de los productos posteriores, ya sean paneles de carrocería automotriz, carcasas metálicas de electrodomésticos, perfiles para construcción o materiales no ferrosos especiales para procesos de grabado. El sistema de rodillos constituye el corazón del nivelador de precisión de 23 rodillos, definiendo la precisión del nivelado, la vida útil y la estabilidad general de la línea. Este artículo analiza las especificaciones técnicas principales, la lógica entre material y rendimiento, el principio de funcionamiento y los límites de aplicación del sistema de rodillos del nivelador de 23 rodillos.
1. Función principal del sistema de rodillos del nivelador de 23 rodillos

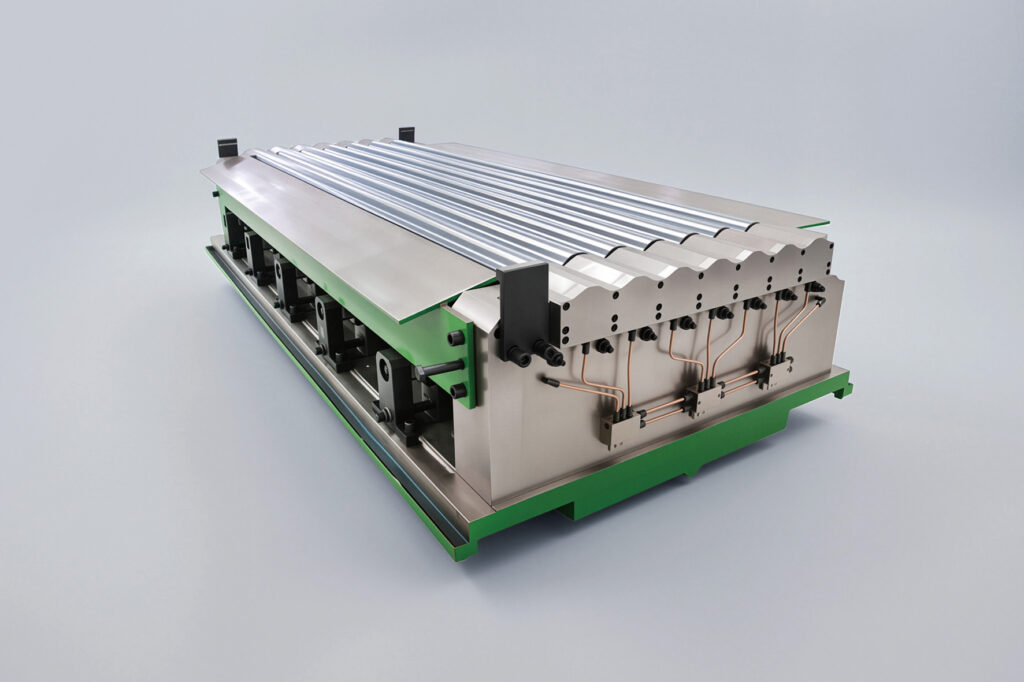

El nivelador de 23 rodillos adopta una configuración apilada de múltiples rodillos. El sistema de rodillos soporta los rodillos de trabajo y los rodillos intermedios, limitando la deflexión por flexión de los rodillos de trabajo bajo una fuerte fuerza de nivelado. Sin el soporte eficaz de este conjunto de rodillos, los rodillos de trabajo presentarán una deflexión central evidente durante el enderezado de la banda. Esto provocará defectos típicos de planitud: ondulaciones en los bordes, ondulaciones centrales y distorsiones locales de tensión en bobinas de cobre, aluminio y aceros especiales.
Al eliminar las microtensiones internas de las bandas, este sistema de rodillos puede elevar el rendimiento general de producción hasta un 25 %, manteniendo al mismo tiempo la integridad de la calidad superficial para chapas metálicas de grado grabado con requisitos elevados.
2. Parámetros clave de material y tratamiento térmico
Dureza superficial: HRC 58‑65, objetivo final de temple superficial HRC 63‑65. El tratamiento térmico avanzado ofrece una alta resistencia al desgaste abrasivo y reduce los arañazos superficiales durante el paso de la banda a alta velocidad.
Uniformidad de dureza en todo el volumen: desviación de dureza controlada dentro de ±2 HRC. El temple y revenido controlados evitan zonas locales blandas y garantizan un desgaste sincronizado en toda la longitud del rodillo.
Resistencia mecánica: límite elástico ≥800 MPa; resistencia al impacto ≥25 J a 20 ℃. Tanto el cuello como el cuerpo del rodillo están reforzados para resistir golpes mecánicos cíclicos y sobrecargas accidentales.
Resistencia al descascarillado y al desprendimiento: estructura metalográfica del material optimizada junto con un diseño de supresión de tensiones residuales. Bajo cargas mecánicas y térmicas cíclicas alternadas, la superficie del rodillo evita fallos de desprendimiento y descascarillado.
Tratamiento protector superficial: cromado duro, espesor de capa 0,03‑0,05 mm. Mejora la suavidad superficial, reduce el riesgo de arañazos en la banda y disminuye el coeficiente de fricción.
Recordatorio de distinción: la capa de refuerzo del sustrato de 15‑25 mm de profundidad mejora el rendimiento a fatiga por impacto del cuerpo del rodillo; la capa de temple de 3‑5 mm junto con el cromado constituye la superficie de contacto directo. La confusión entre estos dos conjuntos de parámetros suele causar fallos prematuros de los rodillos en la producción real.

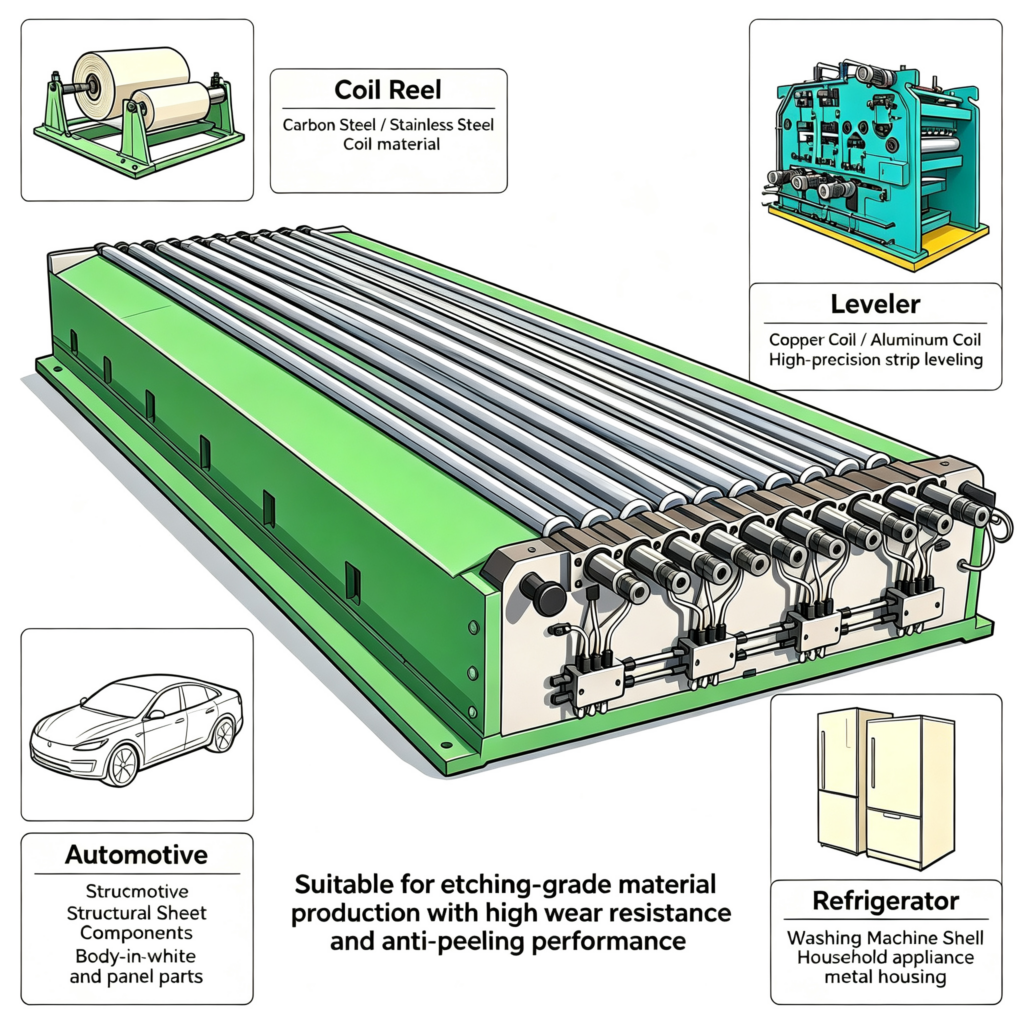

3. Ámbito de aplicación y materiales compatibles con el proceso
Los ejes de los rodillos utilizan acero carbono de alta calidad o sustrato de acero inoxidable. Materiales procesados objetivo: bobinas de cobre, bobinas de aluminio, bandas de acero aleado especial.
Principales sectores posteriores:
- Fabricación automotriz: nivelado de chapas estructurales para carrocerías de vehículos
- Electrodomésticos: bandas brutas para carcasas de refrigeradores y lavadoras
- Industria de la construcción: chapas y espacios en blanco de perfiles metálicos para edificios
Este sistema de rodillos es especialmente adecuado para la producción de materiales de grado grabado, donde cualquier daño en la superficie del rodillo provoca directamente el desecho de piezas terminadas. La resistencia al desgaste y el rendimiento anti‑desprendimiento se convierten en indicadores de evaluación críticos.
Conclusión
El sistema de rodillos del nivelador de alta precisión de 23 rodillos no es un simple conjunto de rodillos. La compatibilidad entre la capa de refuerzo del sustrato, la capa de temple superficial y el recubrimiento de cromo, junto con el mecanismo de ajuste de flexión positiva‑negativa de los rodillos, determinan conjuntamente la capacidad de nivelado. Para bandas de cobre, aluminio y acero especial de grado grabado, los usuarios deben prestar atención a diferenciar la profundidad de refuerzo del sustrato y la profundidad de temple superficial al seleccionar sistemas de rodillos de repuesto, para evitar desgaste prematuro, desprendimiento y desviaciones de planitud en la línea de producción.
