Casete de Rodillos para Niveladora Multi‑Rodillos
En las líneas de producción de placas medianas y placas anchas pesadas, la planicidad de la placa determina directamente el valor comercial de los productos de acero terminados. Como el corazón de los equipos de nivelación multi‑rodillos, el https://www.ascon.com.cn/product/multi%e2%80%91roll-leveler-roll-cassette/ define la calidad final de la placa durante los procesos de nivelación en caliente y nivelación en frío. Los operadores de acerías buscan constantemente casetes de rodillos que combinen un amplio rango de nivelación, alta capacidad de carga y mantenimiento rápido, para eliminar defectos de forma como abolladuras, ondas en los bordes y deformaciones locales en placas de acero de gran espesor.

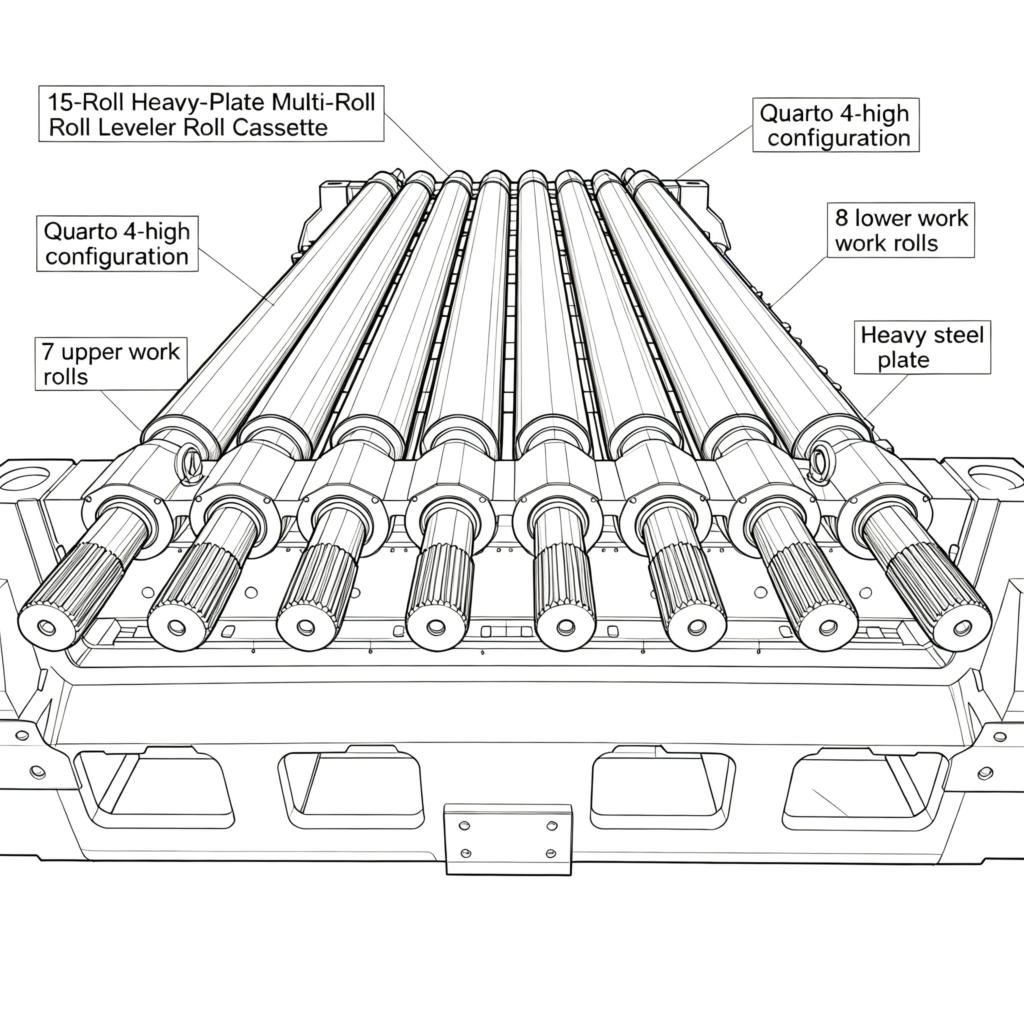

La teoría moderna de nivelación de placas indica que las configuraciones mixtas de rodillos de gran y pequeño diámetro pueden ampliar el rango de espesores viables para los equipos niveladores. El casete de rodillos para niveladora multi‑rodillos de 15 rodillos para placas pesadas adopta una configuración cuatro‑alta (quarto): 7 rodillos de trabajo superiores y 8 rodillos de trabajo inferiores, complementados por cuatro filas de rodillos de apoyo (34 unidades en total) para reforzar la rigidez del sistema de rodillos.
Siguiendo las fórmulas empíricas de nivelación metalúrgica, los conjuntos de rodillos de pequeño diámetro aplican una distancia entre centros de rodillos t₁ = (40‑80)·hₘᵢₙ y un diámetro de rodillo d₁ = (0,85‑0,95)·t₁ para la corrección precisa de placas delgadas; los grupos de rodillos de gran diámetro cumplen t₂ ≥ (1,4‑9,2)·hₘₐₓ y d₂ = (0,8‑0,95)·t₂ para soportar la deformación intensa de placas gruesas. Este diseño combinado del sistema de rodillos permite que un único casete de rodillos para niveladora multi‑rodillos de 15 rodillos para placas pesadas procese tanto piezas delgadas como piezas de gran espesor, evitando el reemplazo frecuente del casete ante diferentes especificaciones de placa en las líneas de producción.
La resistencia a la carga es indispensable para la nivelación de placas pesadas. El acero de alta resistencia y gran espesor ejerce una enorme fuerza de nivelación instantánea sobre los ejes de rodillos y el bastidor del casete. El cuerpo del casete, de estructura soldada en caja, del casete de rodillos para niveladora multi‑rodillos de 15 rodillos para placas pesadas integra un bastidor de soporte de ejes de rodillos basado en el principio triangular, que transfiere directamente la carga de los ejes de rodillos al bastidor base, en lugar de a componentes espaciadores intermedios.
Los rodillos de trabajo se fabrican con forjados de acero aleado 60CrMoV o 9CrSi, cumpliendo la norma industrial JB/T3164‑2007 para niveladoras de placas de rodillos. Tras el tratamiento de temple y revenido integral y endurecimiento superficial por inducción, la dureza superficial del rodillo alcanza HRC 56‑63 con una capa endurecida de 3‑10 mm de profundidad, rugosidad superficial Ra 0,8 μm y tolerancia dimensional grado h6. La precisión de montaje se controla ≤0,05 mm, y el espacio libre entre el rodillo de trabajo y el rodillo de apoyo es inferior a 0,03 mm. Estas estrictas tolerancias dimensionales evitan una distribución desigual de fuerzas sobre los rodillos que podría provocar una distorsión secundaria de la placa durante las operaciones de nivelación.
Muchas acerías de placas pesadas sufren tiempos de parada prolongados por revisión de los casetes de rodillos. Los casetes de niveladora tradicionales requieren un desmontaje extenso durante el reemplazo, reduciendo la utilización global de la línea. El casete de rodillos para niveladora multi‑rodillos de 15 rodillos para placas pesadas incorpora una arquitectura probada de cambio rápido. Los operadores pueden desconectar los acoplamientos universales mediante barras de tracción y extraer todo el casete sobre carros de cambio.
Los bloques de posicionamiento y las placas de bloqueo de fase conservan la fase circunferencial de los dientes estriados, garantizando una coherencia total de fase entre el casete nuevo y el sustituido. Complementado con el diseño de accionamiento individual de rodillos de trabajo, cada rodillo es impulsado por un conjunto independiente de motor‑reductor. Mitiga la interferencia de par negativo entre la placa y los rodillos, permitiendo una reducción de flexión progresiva desde el lado de entrada hacia el lado de salida. La fuerza total de nivelación y el consumo de energía disminuyen en consecuencia, logrando una nivelación de alta precisión en una sola pasada y ahorro energético para placas pesadas.
En escenarios de producción reales, este casete de rodillos es apto para trenes de laminación de placas anchas pesadas de clase 4300 mm, cubriendo la nivelación en caliente y en frío de placas medianas, placas de alta resistencia laminadas y enfriadas controladamente y placas pesadas de aleación especial. Incluso para aceros con alto límite elástico, los grupos densamente dispuestos de rodillos de apoyo proporcionan la rigidez de soporte suficiente para limitar la deflexión de los rodillos de trabajo.
La experiencia práctica de operación demuestra que la vida útil de los rodamientos de precisión para molinos dentro del casete puede alcanzar 5‑10 años bajo una lubricación adecuada. Las plantas suelen implementar un sistema de lubricación aire‑aceite con distribuidores montados en el exterior, que permite una lubricación punto a punto de cada punto de fricción y facilita el mantenimiento in‑situ.
Para conservar el rendimiento a largo plazo del casete de rodillos para niveladora multi‑rodillos de 15 rodillos para placas pesadas, es esencial un flujo de trabajo de mantenimiento estandarizado. El personal de producción debe eliminar periódicamente la escoria y las virutas de hierro acumuladas en los espacios entre rodillos, revisar el apriete de todas las uniones atornilladas y vigilar la variación del espacio libre entre rodillo de trabajo y rodillo de apoyo.
Cuando aparecen desgastes o arañazos en la superficie de los rodillos, se debe realizar un rectificado oportuno. Para casetes con muchos años de funcionamiento, se requiere una restauración de precisión: comprobar el ajuste entre la superficie de montaje del casete y los chocks de los rodillos de apoyo, asegurar que la fuerza de nivelación se transmita de forma homogénea a través de los grupos de rodillos de apoyo al bastidor en caja del casete, evitando la concentración local de tensiones y el fallo prematuro de los componentes.
Los productores de placas pesadas se enfrentan a requisitos de planicidad cada vez más estrictos por parte de sus clientes descendentes. La selección de un casete de rodillos para niveladora multi‑rodillos de 15 rodillos para placas pesadas bien diseñado ayuda a las empresas siderúrgicas a estabilizar la calidad de las placas terminadas, reducir las paradas no planificadas y aumentar la competitividad general de sus productos. Al combinar la mecánica del sistema de rodillos combinado, estructura mecánica de alta carga, precisión de montaje micrométrica y mantenimiento de cambio rápido, este casete ofrece soluciones fiables de nivelación de placas pesadas para las líneas modernas de fabricación de placas anchas pesadas.
Categoría:Enrollar casetes
Consulta: Bienvenido a contactarnos para la selección de modelos personalizados y confirmación de parámetros técnicos. https://es.ascon.com.cn/
