Recubridor por Rodillos
En las líneas continuas de procesamiento de metales, la pasivación superficial constituye una etapa de pretratamiento crítica que determina directamente la resistencia anticorrosiva a largo plazo de las bandas terminadas. El recubridor por rodillos de pasivación es un equipo diseñado específicamente para realizar el recubrimiento uniforme de pintura y pasivación sobre bandas metálicas, ampliamente utilizado en líneas de recubrimiento color y líneas de galvanizado. Deposita una fina película de pasivación de cromo trivalente sobre la superficie de la banda, mejorando su resistencia a la oxidación y a la corrosión para los procesos de pintado posteriores.
1. Principio de Funcionamiento Principal del Recubridor por Rodillos

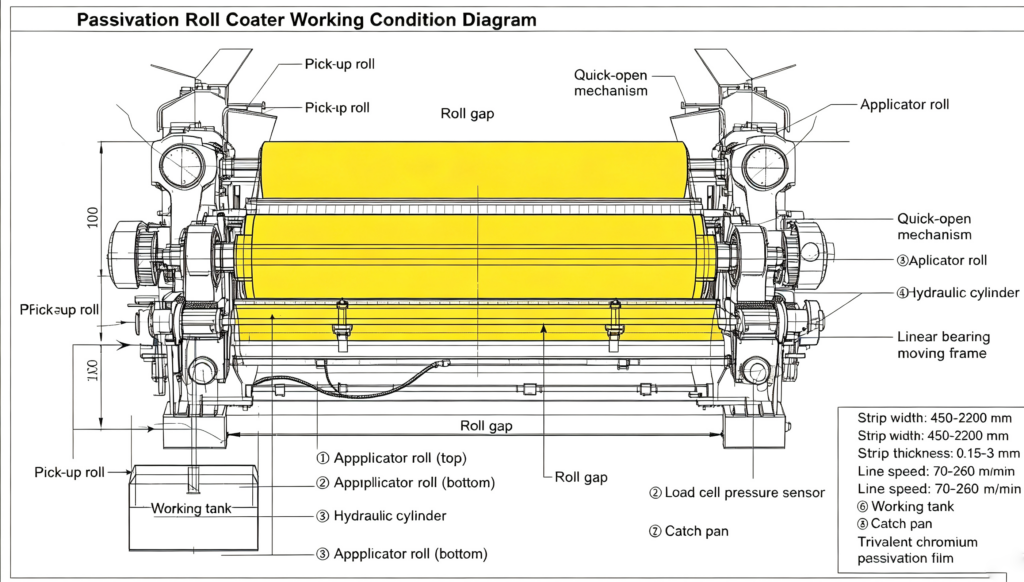

Este sistema de recubrimiento por rodillos se basa en dos rodillos clave: rodillo de aspersión y rodillo aplicador. El rodillo de aspersión trasvasa el líquido de pasivación desde el depósito de trabajo; a continuación, el rodillo aplicador transfiere de forma homogénea la película química sobre las caras superior e inferior de la banda metálica en movimiento.
Las cabezas de recubrimiento se disponen en lados opuestos de la banda. Los rodillos aplicadores delanteros y traseros realizan un contacto ligeramente descentrado contra la superficie de la banda para optimizar la uniformidad del recubrimiento.
Cabeza de recubrimiento superior: equipada con mecanismo de apertura rápida sincronizada
Cabeza de recubrimiento delantera: accionada hidráulicamente mediante cilindros hidráulicos
Los sensores de presión proporcionan retroalimentación en tiempo real de la presión de los rodillos; los cojinetes lineales permiten el desplazamiento fluido del bastidor
Ajuste fino en sitio mediante volante manual; cuatro células de carga supervisan la presión de los rodillos de pasivación.
Existen tres configuraciones estructurales: horizontal, vertical y de enrollamiento. Las unidades verticales se emplean habitualmente en líneas de galvanizado; las tres versiones son totalmente compatibles con las líneas de recubrimiento color.
2. Especificaciones Técnicas y Condiciones Límite de Operación
| Ítem | Parámetro |
|---|---|
| Ancho de banda procesada | 450 ~ 2200 mm |
| Espesor de banda procesada | 0,15 ~ 3 mm |
| Velocidad de operación de línea | 70 ~ 260 m/min |
Nota de operación: Para garantizar un peso de película de pasivación constante, la presión de la holgura entre rodillos, la velocidad de línea y la concentración del líquido de pasivación deben ajustarse de forma dinámica. Las condiciones de alta velocidad cercanas a 260 m/min requieren una respuesta hidráulica estable y un control de presión de bucle cerrado preciso mediante células de carga.
3. Componentes Principales del Equipo
- 2 conjuntos de cabezas de recubrimiento: encargados del trasvase y ejecución del recubrimiento de líquido de pasivación por la cara superior e inferior
Bastidor soporte integral: base rígida para todos los conjuntos de cabezas de recubrimiento, garantiza la estabilidad posicional ante vibraciones a alta velocidad - 4 unidades de rodillos de recubrimiento: rodillos de aspersión + rodillos aplicadores, elementos principales para el trasvase de líquido
- Cabeza superior móvil: estructura de apertura rápida sincronizada para el enhebrado y operaciones de emergencia por rotura de banda
Motor de corriente alterna + caja de engranajes de tornillo sin fin: fuente de potencia para la rotación de los rodillos - Bomba hidráulica y cilindros hidráulicos: realizan las acciones de apriete de rodillos y apertura rápida
- Depósito de trabajo: almacenamiento y circulación del líquido de proceso de pasivación
- 2 conjuntos de bandejas de recogida: recolectan el líquido de pasivación que gotea, evitando la contaminación por líquidos dentro de la línea de producción
4. Valor de Aplicación para la Producción de Recubrimiento Color
La película de pasivación de cromo trivalente aplicada por este recubridor forma una capa de conversión estable sobre la superficie de bandas galvanizadas o galvalume. Elimina defectos de actividad superficial del metal base, mejora la adherencia de la pintura y evita la oxidación prematura durante el almacenamiento.
Los distintos tipos estructurales se adaptan a diferentes requisitos de distribución de taller:
Tipo vertical: huella reducida, preferido para líneas de galvanizado
Tipo horizontal / de enrollamiento: apto para líneas de recubrimiento color con trazados complejos de banda.
La retroalimentación precisa de presión por medio de células de carga y sensores de presión reduce considerablemente las desviaciones por ajuste manual, estabilizando la homogeneidad del espesor de película en todo el ancho de la banda, factor indispensable para productos metálicos de recubrimiento color de gama alta.
