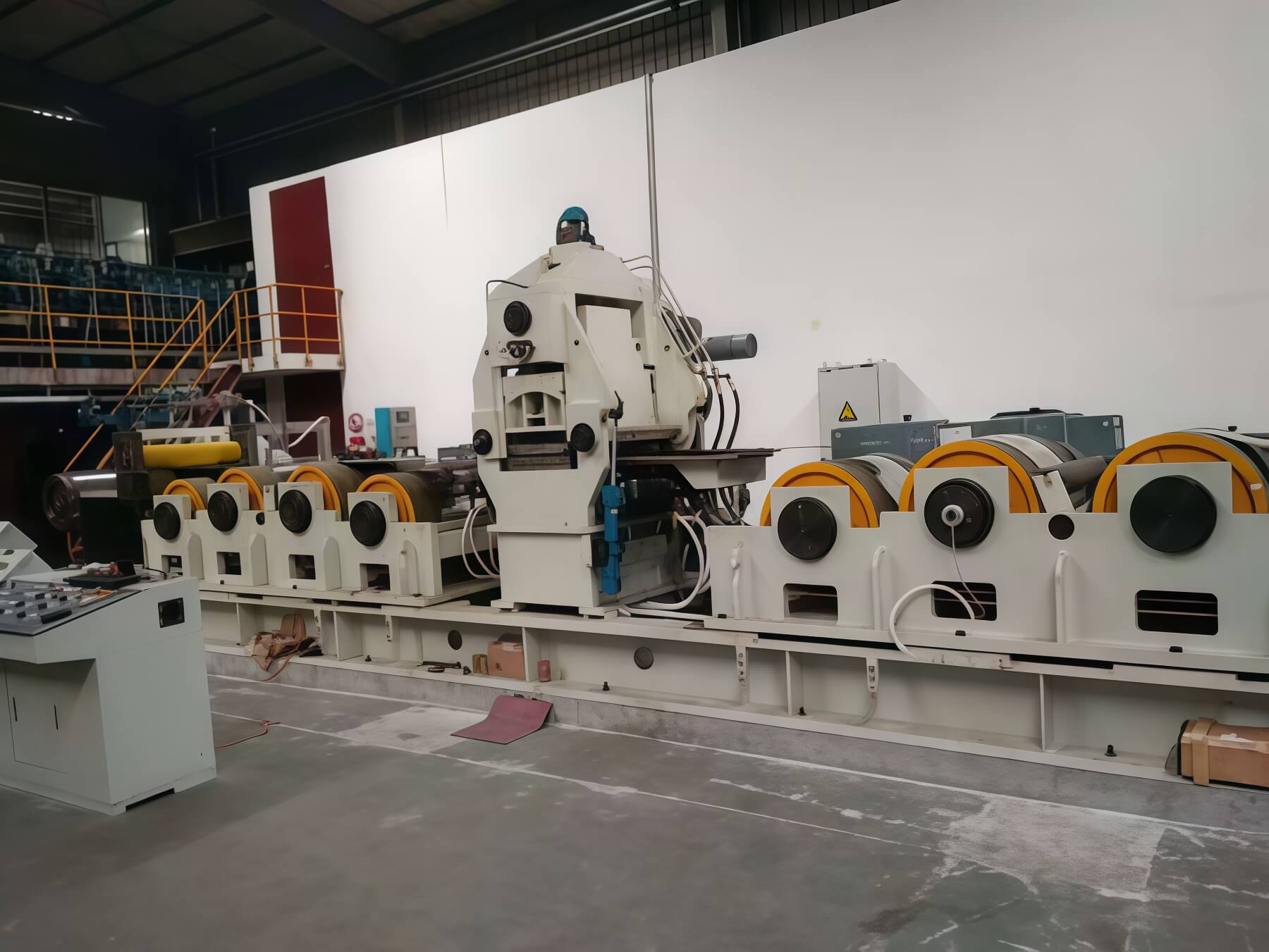

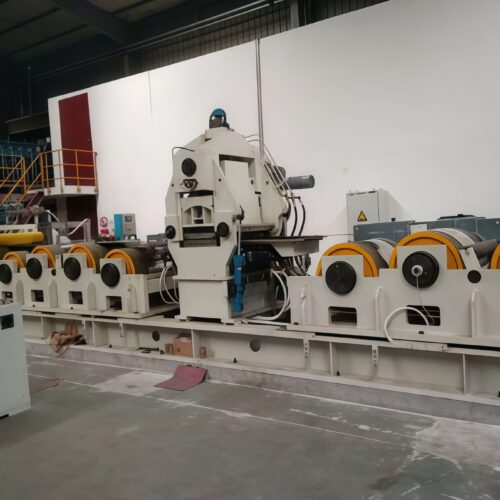

Descripción general de la Máquina de corte a longitud fija
La máquina de corte a longitud fija mejora eficazmente la forma superficial de las bandas metálicas. Este equipo está ampliamente empleado y perfeccionado para el procesamiento de bandas de acero inoxidable.
El nivelador integrado es el componente fundamental para garantizar la planitud de la banda. Cuando la banda entra al módulo de nivelación, sus rodillos de trabajo se ajustan previamente. El ajuste se configura según el grosor y la rectitud de la banda entrante.
Composición estructural de la Máquina de corte a longitud fija
La máquina de corte a longitud fija se compone de un conjunto mecánico principal y un sistema hidráulico servo de alta precisión.
Sus piezas principales son el conjunto de bastidor, mecanismo de presión y mecanismo oscilante. También dispone de dispositivo de rodillos superiores, dispositivo de rodillos inferiores y equipos de sensores.
Bastidor principal de la Máquina de corte a longitud fija
El bastidor de la máquina de corte a longitud fija tiene estructura abierta. Se caracteriza por una buena distribución de cargas, alta rigidez y acabado superficial impecable.
Se fabrica con chapa de acero Q235A. Se corta por plasma y se suelda de forma continua. Tras la soldadura, recibe un recocido térmico integral en horno eléctrico. Finalmente se mecaniza en fresadora mandrinadora CNC de diez metros.
La apertura y el cierre del bastidor se posicionan mediante pasador cónico. Un extremo del pasador queda fijo, el otro se desplaza con cilindro hidráulico para el posicionamiento. Los sensores de proximidad detectan su posición y garantizan la seguridad operativa.
Mecanismo de presión de la Máquina de corte a longitud fija
El mecanismo de presión de la máquina de corte a longitud fija es movido por motor de 3 KW y reductor. Acciona el conjunto tornillo sinfín y corona.
El husillo de presión va montado en la corona, la tuerca de presión se fija sobre esta. El husillo no gira, solo realiza movimiento vertical para elevar o descender el sistema de rodillos superiores.
Mecanismo oscilante de la Máquina de corte a longitud fija
Este mecanismo cuenta con motor, reductor y eje excéntrico. La rotación del eje excéntrico genera un ángulo de deflexión en el soporte del sistema de rodillos superiores.
Parámetros de material de entrada para la Máquina de corte a longitud fija
Material: Acero inoxidable semiduro y duro serie 200, 300, 400, etc. Propiedad mecánica: Límite elástico 205 MPa ≤ σs ≤ 1350 MPa Anchura de banda: 600～1060 mm Espesor de banda: 0,1～0,6 mm
Dispositivo de rodillos de trabajo de la Máquina de corte a longitud fija
La máquina de corte a longitud fija integra 23 rodillos de trabajo superiores e inferiores. Cuenta además con 25 rodillos intermedios y rodillos de apoyo.
Los rodillos se colocan de forma escalonada: 11 en la fila superior, 12 en la fila inferior. Dispone de 11 secciones independientes de regulación de convexidad por cilindros hidráulicos.
Diámetro de rodillos de trabajo: Φ16 mm. Todos los rodamientos son marcas importadas INA o FAG para gran estabilidad.
Mecanismo de ajuste de rodillos de apoyo inferiores de la Máquina de corte a longitud fija
Cuenta con once grupos independientes de regulación servo-hidráulica. El empuje de los cilindros hidráulicos mueve los bloques inclinados montados en el bastidor.
Este movimiento hace que el sistema de rodillos de apoyo inferiores suba o baje de la posición de trabajo. Cada grupo realiza ajuste individual de convexidad para corregir la planitud de la banda.
Cajas de rodillos enderezadores de la Máquina de corte a longitud fija
La máquina de corte a longitud fija incluye un juego completo de cajas de rodillos Φ16 mm. Cada caja contiene sistemas independientes de rodillos superiores e inferiores.
Ambos conjuntos tienen longitudes de superficie de rodadura distintas.
Material de rodillos de trabajo e intermedios: Cr12MoV. Reciben tratamiento de temple superficial con dureza HRC 64~66. Profundidad de capa templada: 2～2,5 mm.
Las cajas de rodillos superior e inferior se pueden extraer simultáneamente para facilitar el mantenimiento.
Campos de aplicación del módulo de nivelación integrado en la Máquina de corte a longitud fija
El nivelador incorporado en la máquina de corte a longitud fija tiene múltiples usos industriales.
Se usa extensamente en la fabricación de bandas de acero inoxidable. La siderurgia es uno de sus principales sectores de aplicación. Se emplea en procesos de colada, laminación, estirado y enderezado.
Es un equipo imprescindible en obras de ferrocarriles de alta velocidad. También se requiere en metros, tranvías y centros de transporte aeroportuarios para procesar chapas metálicas.
Tiene amplia presencia en el sector automotriz. Sirve para fabricar carrocerías, puertas, techos y otros componentes de vehículos.
Además se aplica en la producción de electrodomésticos. Televisores, frigoríficos, aires acondicionados necesitan este nivelador para el tratamiento de chapas durante su fabricación.
