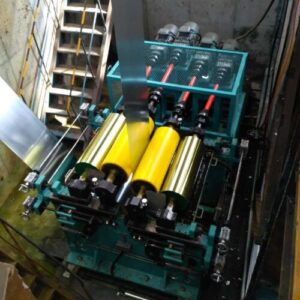

Recubridora de rodillo
Función
Este equipo de recubrimiento rodante está especializado en el tratamiento superficial de bandas metálicas. Su función principal consiste en aplicar de forma homogénea una fina película de compuesto de cromo trivalente sobre la superficie de la chapa, proporcionando una protección anticorrosiva duradera y mejorando la resistencia a la corrosión del material base.
Descripción Técnica
El equipo adopta una disposición simétrica de cabezales de recubrimiento, instalados en la cara frontal y posterior de la banda metálica durante el funcionamiento. Sus rodillos de aplicación mantienen un contacto ligero y ajustado con la banda, garantizando una distribución uniforme del líquido de pasivación y pintura. El cabezal superior cuenta con un sistema de apertura rápida sincronizada, mientras que el cabezal frontal es accionado por cilindros hidráulicos para un ajuste estable y preciso.El sistema integra sensores de presión de alta precisión para la retroalimentación en tiempo real de la presión de rodillos, junto con cojinetes lineales que aseguran un desplazamiento fluido y estable del bastidor. Cuenta con un sistema de ajuste manual mediante volante, y dispone de cuatro células de carga independientes, que controlan con exactitud la presión de trabajo de los rodillos de pasivación, asegurando la consistencia del efecto de recubrimiento.
Aplicación
La recubridora de rodillo realiza la aplicación uniforme de pintura y líquido de pasivación sobre la banda metálica mediante sus rodillos de aplicación y rodillos de arrastre, mejorando significativamente la resistencia a la oxidación y a la corrosión de la superficie de la banda. La recubridora de rodillo se clasifica en tres modelos estructurales: horizontal, vertical y de bobinado. El modelo vertical se utiliza principalmente en líneas de galvanizado, mientras que los tres tipos de recubridora de rodillo son totalmente compatibles y aplicables a las líneas de recubrimiento de color.
Parámetros Técnicos
Ancho de banda procesable de la recubridora de rodillo: 450 mm ~ 2200 mm
- Espesor de banda procesable de la recubridora de rodillo: 0,15 mm ~ 3 m
- Velocidad de trabajo de la recubridora de rodillo: 70 ~ 260 m/min
Componentes
El equipo está integrado por conjuntos estructurales y componentes funcionales de alta precisión, sus principales piezas son las siguientes:
- Cabezales de recubrimiento (2 unidades)
- Bastidor integral de soporte para cabezales de la recubridora de rodillo
- Rodillos de recubrimiento (4 unidades)
- Cabezal superior móvil
- Motor eléctrico de corriente alterna
- Caja de engranajes de tornillo sin fin
- Bomba hidráulica
- Depósito de líquido de trabajo
- Cilindro hidráulico
- Bandejas de recogida de líquido (2 unidades)
