Nivelador por Tensión para Bobinas de Acero
El nivelador por tensión (enderezador por tensión‑flexión) es un equipo esencial para las líneas continuas de procesamiento de bandas metálicas. Al combinar la tensión de la banda con repetidas deformaciones por flexión alterna, elimina defectos complejos de planitud tridimensional en bobinas metálicas, homogeneiza las tensiones residuales internas y mejora la planitud y las propiedades mecánicas de la banda. Se integra ampliamente en las líneas de galvanizado en caliente continuo, recocido continuo, recubrimiento de color y estañado para bandas de acero al carbono, acero inoxidable y aleaciones de titanio.
1. Principio de Funcionamiento
El nivelador por tensión adopta una estructura mecánica de doble flexión y doble enderezado con accionamiento individual.
Estabilización de la tensión: Los rodillos de tensión de entrada y salida generan una tensión estable en la banda y reducen al mínimo las fluctuaciones de tensión; el grupo de rodillos amplía adicionalmente dicha tensión.
Deformación por flexión alterna: Dos conjuntos de ensamblajes de flexión superior e inferior producen flexiones positivas y negativas repetidas sobre la banda en movimiento. Las tensiones residuales a lo largo de la anchura de la banda se redistribuyen de forma uniforme para eliminar el alargamiento longitudinal desigual localizado, que es la causa raíz de los defectos de planitud.
Corrección final de enderezado: Los conjuntos de rodillos de enderezado posteriores realizan la calibración final de la forma. El campo de tensiones internas de la banda se homogeniza, logrando una planitud objetivo estable y mejorando la conformabilidad del material.
El nivelador por tensión para bobinas de acero elimina defectos típicos de planitud de la banda: onda unilateral, onda bilateral, onda central, onda de dos bordes, alabeo, pandeo e imperfecciones latentes de forma. Estos defectos se originan por un perfil incorrecto de los rodillos y desviaciones en la abertura entre rodillos durante el laminado previo, lo que provoca un alargamiento longitudinal desigual en la anchura de la banda y desorden en las tensiones de laminado. El enderezado por tensión es el proceso indispensable para corregir estos defectos antes de los procesos posteriores.

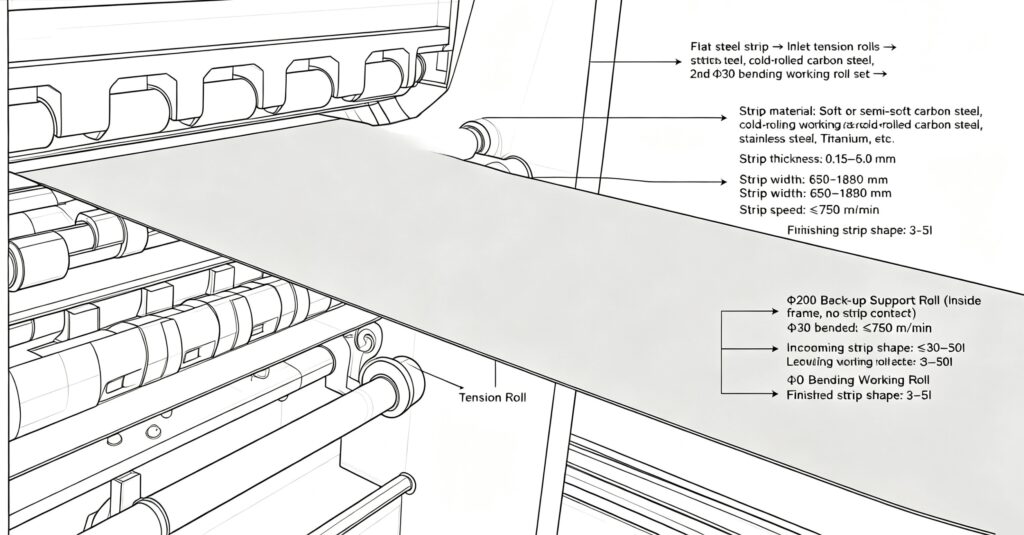

2. Especificaciones Técnicas Principales
| Item | Parameter |
| Strip material | Soft or semi soft carbon steel, cold rolled carbon steel, stainless steel, Titanium, etc. |
| Strip thickness | 0.15 6.0 mm |
| Strip width | 650 1880 mm |
| Strip running speed | ≤750 m/min |
| Incoming strip flatness | ≤30 50I |
| Finished strip flatness | 3 5I |
| Optional accessory | Hydraulic roll changing device |
3. Lista Principal de Componentes Mecánicos
| No. | Component Name | Qty |
| 1 | Machine Frame | 1 set |
| 2 | Φ30 Bottom Bending Roll Units | 2 sets |
| 3 | Φ30 Top Bending Roll Units | 2 sets |
| 4 | Locking Device | 2 sets |
| 5 | Φ200 Top Straightening Roll Units | 4 sets |
| 6 | Bottom Lifting Device | 1 set |
| 7 | Φ50 Anti horizontal Bending Roll Units | 1 set |
| 8 | Φ70 Anti vertical Bending Roll Units | 1 set |
| 9 | Roll change Device | 1 set |
4. Alcance del Suministro
- Componentes mecánicos: Máquina principal del nivelador por tensión de doble flexión y doble enderezado + dispositivo de cambio de rodillos (se excluyen pernos de anclaje, banco de válvulas y guías)
- Componentes eléctricos: Cableado en la máquina principal hasta la caja de conexiones de la propia máquina
- Componentes hidráulicos: Solo se suministran las tuberías hidráulicas; se reservan las interfaces en el lado de transmisión para la estación hidráulica externa del cliente
- Embalaje: La unidad principal se embala al vacío y se coloca en cajas de madera marítimas aptas para la exportación.
5. Ámbitos de Aplicación Industrial del Nivelador por Tensión para Bobinas de Acero
- Líneas metalúrgicas siderúrgicas
Es una estación indispensable para la línea continua de galvanizado en caliente CGL, línea de recocido continuo CAL, línea de enderezado y rebobinado por tensión TTL, línea de recubrimiento de color CCL y línea de estañado.
- Especialmente en las líneas de galvanizado en caliente de acero al carbono: el nivelador por tensión elimina el alargamiento por límite elástico de la banda de entrada. Antes de que la banda entre en el baño de zinc, se obtiene una excelente planitud y estado superficial. Se logra un recubrimiento de zinc uniforme sin defectos, lo que determina directamente la resistencia a la corrosión, la conformabilidad al estampado y el valor comercial final de los aceros para automoción y construcción.
- Industria del transporte ferroviario
Suministra láminas con alta planitud para proyectos de infraestructura de ferrocarriles de alta velocidad, metro, tranvías y centros integrados de transporte aeroportuario.
- Fabricación de automoción
Procesa láminas para paneles de carrocería, puertas de vehículos, techos y otros componentes estampados, evitando fisuras en el estampado y ondulaciones superficiales causadas por tensiones residuales internas.
- Electrodomésticos y hardware de consumo
Suministra chapas metálicas enderezadas cualificadas para la producción de televisores, frigoríficos, aires acondicionados y otros artículos de ferretería doméstica.
Conclusión
Para el procesamiento moderno continuo de bandas metálicas, los niveladores por tensión no son solo máquinas correctoras de forma, sino también unidades de procesamiento homogeneizadoras de tensiones. Con una velocidad de trabajo de hasta 750 m/min, anchura de procesamiento de 650‑1880 mm y espesor de 0,15‑6,0 mm, reduce la planitud de entrada ≤30‑50I hasta 3‑5I en el producto terminado, suministrando materia prima de alta calidad para las industrias del galvanizado, recubrimiento y estampado.
