Introducción
Nivelador de estiramiento de 23 rodillos
La fabricación de componentes eléctricos y automotrices exige estrictos requisitos de planicidad para la banda de cobre ultrafina. Incluso ligeras ondulaciones locales, ondas de borde o defectos de curvatura en la banda de cobre de 0,08‑1,0 mm provocarán riesgos fatales durante los procesos posteriores de estampado, grabado y soldadura de barras colectoras, conectores de batería y componentes de cableado automotriz.
Tal como se documenta en la literatura técnica de laminación plana, el nivelado por estiramiento de múltiples rodillos resuelve estos desafíos combinando la flexión alterna mecánica y la compensación de convexidad local de los rodillos para homogeneizar la tensión residual en todo el ancho de la banda. El nivelador de estiramiento de 23 rodillos está diseñado específicamente para ofrecer una corrección de planicidad constante en bandas de cobre de espesor reducido destinadas a la producción de sistemas eléctricos de gama alta.
1. Principio de funcionamiento del nivelador de estiramiento de 23 rodillos
Para bandas delgadas de cobre con espesor de 0,08 mm a 1,0 mm, los niveladores convencionales de 5 o 7 rodillos no pueden generar suficiente deformación microplástica para eliminar la tensión residual latente. El nivelador de estiramiento de 23 rodillos adopta rodillos de trabajo de pequeño diámetro dispuestos de forma escalonada para someter la banda de cobre de entrada a repetidas flexiones alternas. Según la teoría metalúrgica de control de planicidad, los ciclos sucesivos de flexión de pequeña amplitud redistribuyen el alargamiento longitudinal desigual sobre la superficie de la banda, eliminando ondas centrales, ondas de borde y curvatura sin sobreestirar ni adelgazar el material.
Antes de la alimentación de la banda, los operadores preconfiguran las holguras y los valores de convexidad de los rodillos según el espesor de la banda de cobre de entrada y su condición de planicidad. Cuando la banda de cobre atraviesa el cartucho de rodillos, 11 rodillos de trabajo superiores y 12 rodillos de trabajo inferiores realizan flexiones cíclicas.
Once cilindros hidráulicos servoindependientes accionan mecanismos de cuña para el ajuste segmentado de la convexidad de los rodillos de apoyo inferiores. Esta capacidad de compensación de convexidad segmentada es fundamental para el cobre ultrafino: cada zona se puede ajustar con precisión para contrarrestar las desviaciones locales de planicidad habituales en bobinas de cobre laminado en frío.
2. Estructura mecánica y parámetros técnicos clave

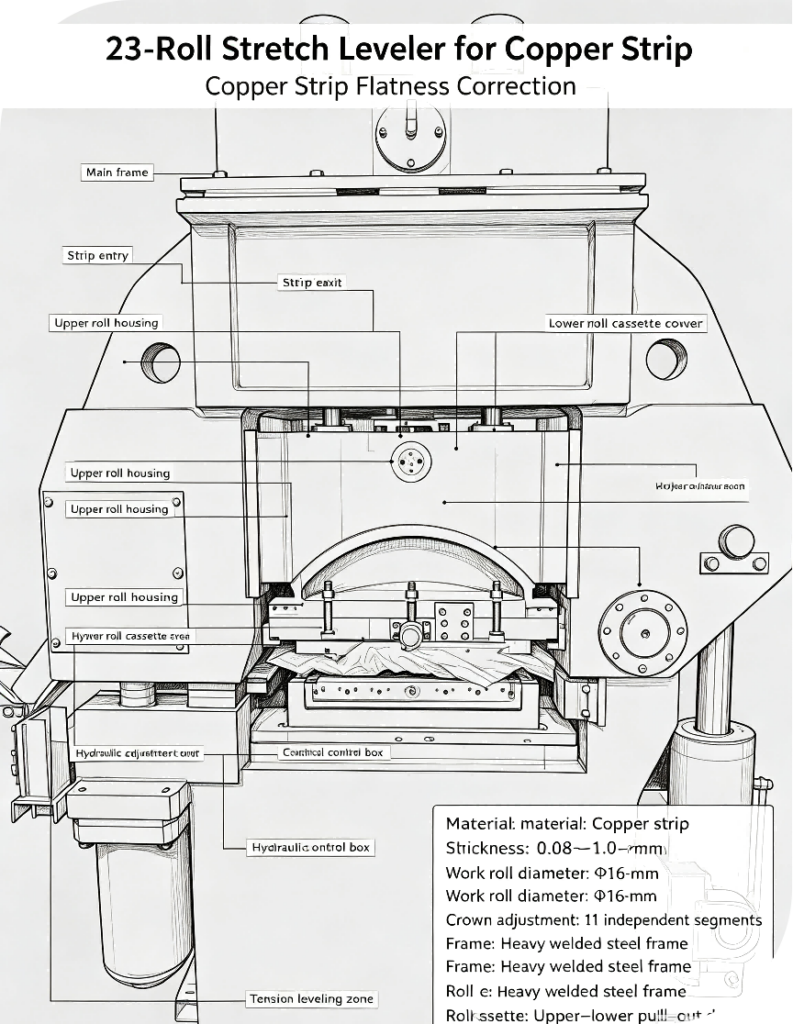

El bastidor principal de este nivelador de estiramiento de 23 rodillos es una construcción soldada abierta de alta resistencia fabricada con placa de acero Q235A. Después del corte por plasma y la soldadura continua, todo el bastidor se somete a un recocido de alivio de tensiones en horno eléctrico, seguido de un mecanizado final en un centro de mandrinado y fresado CNC de 10 metros. El posicionamiento de apertura y cierre del bastidor utiliza pasadores cónicos con bloqueo accionado por cilindro e interbloqueo de seguridad por interruptor de proximidad, protegiendo a los operadores durante los procedimientos de cambio del cartucho de rodillos.
El mecanismo de prensado utiliza una unidad motor‑reductor de 3 kW que acciona un conjunto de engranaje sinfín; el tornillo de prensado transmite el movimiento vertical al conjunto superior de rodillos sin girar. Un mecanismo oscilante independiente accionado por motor con eje excéntrico realiza el ajuste fino del ángulo de deflexión de la carcasa superior de rodillos.
Configuración del sistema de rodillos
Cantidad de rodillos de trabajo: 23 rodillos de trabajo escalonados en total (11 superiores, 12 inferiores), diámetro de rodillo Φ16 mmRodillos intermedios: 25 unidades
Rodamientos: rodamientos de rodillos importados INA / FAG
Material de rodillos: Cr12MoV, temple superficial HRC 64‑66, profundidad de temple 2,0‑2,5 mm
Ajuste de convexidad: 11 segmentos ajustables de forma independiente mediante cilindros hidráulicos servo
Cartucho de rodillos: cartucho completo de nivelado superior‑inferior, reemplazo simultáneo extraíble para un mantenimiento rápido
Los rodillos de trabajo e intermedios utilizan acero para herramientas Cr12MoV con temple superficial profundo. Para bandas delgadas de cobre blando, la alta dureza superficial evita hendiduras en la superficie de los rodillos que degradarían la calidad superficial de la banda de cobre de grado eléctrico. El cartucho completo de rodillos superior‑inferior se puede extraer simultáneamente, reduciendo el tiempo de inactividad por cambio de rodillos durante el cambio de grado de bobina.
3. Escenarios de aplicación industrial reales
La fabricación de componentes eléctricos sigue siendo el principal campo de aplicación del nivelador de estiramiento de 23 rodillos. La banda de cobre laminada en frío procesada en este equipo sirve para barras colectoras, conectores eléctricos y componentes de interruptores para sistemas eléctricos de alta y baja tensión. La planicidad constante de la banda elimina fallos durante el estampado y grabado a alta velocidad, reduciendo las tasas de desecho de piezas de cobre eléctricas.
Más allá del procesamiento de cobre eléctrico, este equipo de nivelado de múltiples rodillos se adapta a los flujos de trabajo de fabricación automotriz. Se puede nivelar con precisión la banda delgada de cobre para terminales de arneses de cableado automotriz y componentes conductores de carrocería de vehículos. También admite la producción de electrodomésticos: la banda de cobre para piezas conductoras internas de refrigeradores y conjuntos eléctricos de aires acondicionados se beneficia de la tensión residual homogeneizada después del tratamiento de nivelado.
Los mismos principios mecánicos se aplican al procesamiento de determinadas bandas de acero de espesor reducido para proyectos de infraestructura de transporte. Aunque la máquina está optimizada para bandas de cobre de 0,08‑1,0 mm, puede procesar bandas metálicas delgadas equivalentes para la producción de componentes de metro, tranvía y centros de transporte aeroportuarios.
Para los talleres modernos de procesamiento de metales, el intercambio rápido del cartucho de rodillos y el ajuste hidráulico segmentado de convexidad aportan ventajas operativas tangibles.
Las publicaciones de revistas especializadas en nivelado de múltiples rodillos señalan que la compensación segmentada de convexidad de rodillos mejora notablemente la consistencia de la planicidad final en bandas metálicas ultrafinas y anchas, en comparación con los sistemas de rodillos de convexidad fija. El nivelador de estiramiento de 23 rodillos integra estas características técnicas demostradas en una unidad compacta para los procesadores de bandas de cobre.
Conclusión
Para los fabricantes que procesan bandas de cobre de 0,08‑1,0 mm destinadas a las industrias eléctrica y automotriz, la corrección estable de la planicidad y la homogeneización de la tensión residual determinan directamente el rendimiento del producto final. Con la disposición escalonada de rodillos de trabajo Φ16 mm, el ajuste de convexidad hidráulico servo de once segmentos, el bastidor soldado pesado recocido y el cartucho de rodillos de cambio rápido, el nivelador de estiramiento de 23 rodillos ofrece un rendimiento de nivelado repetible para la producción de bobinas de cobre de alta calidad.
Si está evaluando equipos de nivelado de múltiples rodillos para su línea de procesamiento de bandas de cobre, póngase en contacto con nuestro equipo de ingeniería para la coincidencia de parámetros técnicos y la confirmación de soluciones específicas para su proyecto.
