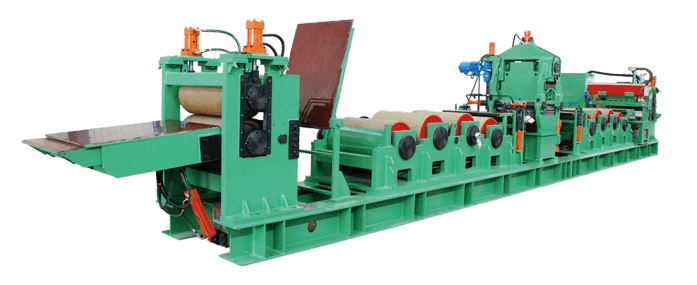

Línea de estirado‑nivelado de acabado de 23 rodillos con ajuste de convexidad de rodillo de apoyo
La línea de acabado y nivelación con 23 rollos es adecuada para el enderezado de bandas de acero inoxidable de precisión duras o semiduras, bandas de titanio y bandas de aleación de cobre. Puede corregir defectos locales de la forma de la banda de entrada ajustando la convexidad de los rodillos de apoyo del sistema de rodillos inferiores. El ajuste se realiza bien mediante un servomotor que acciona un reductor y un husillo de bolas para generar un desplazamiento lineal en la cuña inclinada inferior, o mediante un cilindro servo que empuja directamente la cuña inclinada inferior.
Esta línea completa continua de enderezado por estiramiento de acabado integra en una sola línea de producción las funciones de desenrollado, alimentación, generación de tensión, enderezado por estiramiento y salida de banda. Elimina eficazmente defectos de planitud comunes como ondas, pliegues, combas y ondulaciones locales generados durante los procesos de laminado en frío, recocido y corte longitudinal.
Los dos modos de ajuste (accionamiento por husillo de bolas con servomotor y empuje directo con cilindro servo) proporcionan un ajuste fino de alta precisión y respuesta rápida de la convexidad de los rodillos de apoyo. Incluso para bandas metálicas de espesor delgado y temple duro, la línea puede obtener de forma estable una excelente planitud de la banda terminada en todo el ancho de la banda.
Principales campos de aplicación
Esta línea integrada de acabado se utiliza ampliamente en talleres de procesamiento continuo de bandas metálicas no ferrosas y de acero inoxidable de espesor delgado. Las industrias típicas incluyen plantas de procesamiento de acero inoxidable, plantas de materiales de aleación de titanio, fabricantes de bandas de cobre, líneas de producción de sustratos metálicos de grado para baterías, talleres de acabado de láminas metálicas de precisión, producción de materiales metálicos decorativos, así como el procesamiento de materias primas para componentes electrónicos.
La banda procesada por esta línea está lista para operaciones posteriores, incluidos el estampado, embutición profunda, pulido superficial, recubrimiento y corte longitudinal. Cumple con las estrictas especificaciones de planitud requeridas para componentes automotrices, herrajes electrónicos, paneles decorativos y piezas en bruto de aleaciones especiales.
Parámetros técnicos
- Material: banda de acero inoxidable dura o semiblanda y banda de cobre
- Espesor: 0,08‑0,8 mm
- Ancho: 250‑1250 mm
- Velocidad: ≤180 m/min
- Planitud de entrada: ≤30‑50 I
- Forma de banda terminada: 3‑5 I
Más allá de las especificaciones estándar indicadas anteriormente, la línea de acabado y nivelación con 23 rollos cuenta con una gran adaptabilidad en planta. Además de la línea de enderezado por estiramiento con los rangos indicados, también diseñamos y fabricamos diversas especificaciones personalizadas según las condiciones reales de las instalaciones de los clientes. Los elementos personalizables incluyen la configuración de rodillos, la adaptación de la velocidad de la línea de producción, las dimensiones generales de disposición y la integración del sistema automático de toda la línea, para adaptarse a la disposición existente del taller del cliente y a los equipos aguas arriba y aguas abajo.
