Ventajas del desescamador

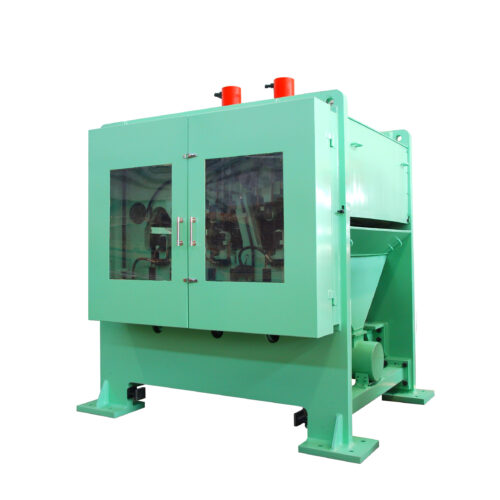

El rompeescala para línea de decapado de 1850 mm, una variante especializada del enderezador por tensión ampliamente empleado en todas las líneas de procesamiento de bandas metálicas —incluidas las líneas de galvanizado, laminación ácida y recubrimiento de color—, se monta específicamente en la sección previa al tanque de decapado de la cadena de limpieza de bandas laminadas en caliente.
La banda laminada en caliente sometida al funcionamiento del rompeescala de 1850 mm experimenta una deformación plástica combinada de tracción y flexión alterna constante; en contraste, la capa de óxido adherida a su superficie no acompaña la deformación del material base. Bajo el efecto de la deformación por tracción continua generada por este equipo, la capa de óxido se agrieta y desprende completamente de la banda, lo que reduce notablemente el consumo de ácido de decapado. Paralelamente, el dispositivo proporciona una corrección de planitud de alta calidad a la banda procesada. Sus conjuntos rodantes de flexión y enderezado constituyen sus componentes estructurales fundamentales.
Este rompeescala para línea de decapado de 1850 mm tiene capacidad para eliminar toda clase de defectos tridimensionales de la chapa de acero: ondulación bilateral, ondulación unilateral, ondulación central, ondulación de dos nervios, alabeo, arqueo y otros defectos geométricos latentes de la banda. Durante el proceso de laminación previo, irregularidades geométricas de los rodillos laminadores o una separación no calibrada entre ellos provocan deformaciones defectuosas en la bobina de acero. La causa raíz de estas anomalías radica en la extensión longitudinal desigual a lo largo de la anchura de la banda y una distribución irregular de las tensiones generadas durante la laminación. Mediante el proceso de enderezado por tensión integrado en el rompeescala de 1850 mm, se rectifica la geometría superficial de la banda y se homogenizan sus tensiones internas residuales.
Estructura del rompeescala para línea de decapado de 1850 mm
Estructura de dos flexiones y dos enderezados con accionamiento individual. El diseño incluye: 2 juegos de unidades de extensión inferiores Φ60 mm, 2 juegos de unidades de extensión superiores Φ60 mm, 1 juego de rodillos enderezadores inferiores Φ100 mm y 3 juegos de rodillos deflectores Φ250 mm.
Componentes detallados a continuación:
| N.º | Nombre | N.º de plano | Cantidad | Observaciones |
|---|---|---|---|---|
| 1 | Bastidor | — | 1 juego | — |
| 2 | Grupo de rodillos de flexión inferior Φ60 | — | 2 juegos | — |
| 3 | Grupo de rodillos de flexión superior Φ60 | — | 2 juegos | — |
| 4 | Dispositivo de bloqueo | — | 2 juegos | — |
| 5 | Grupo de rodillos de enderezado superior Φ250 | — | 4 juegos | — |
| 6 | Dispositivo de elevación inferior | — | 1 juego | — |
| 7 | Grupo de rodillos antiflexión horizontal Φ60 | — | 1 juego | — |
| 8 | Grupo de rodillos antiflexión vertical Φ70 | — | 1 juego | — |
| 9 | Dispositivo de cambio de rodillos | — | 1 juego | — |
Alcance de suministro
Parte mecánica: Máquina principal y dispositivo de cambio de rodillos del rompeescala de dos flexiones y dos enderezados (excluidos pernos de anclaje, banco de válvulas y guías);
Parte eléctrica: Cableado interno de la máquina hasta la caja de bornes principal;
Parte hidráulica: Solo se suministran tuberías hidráulicas, con conexiones reservadas en el lado de accionamiento.
Embalaje
El rompeescala (enderezador por tensión integrado) se entrega con embalaje al vacío y caja de madera.
