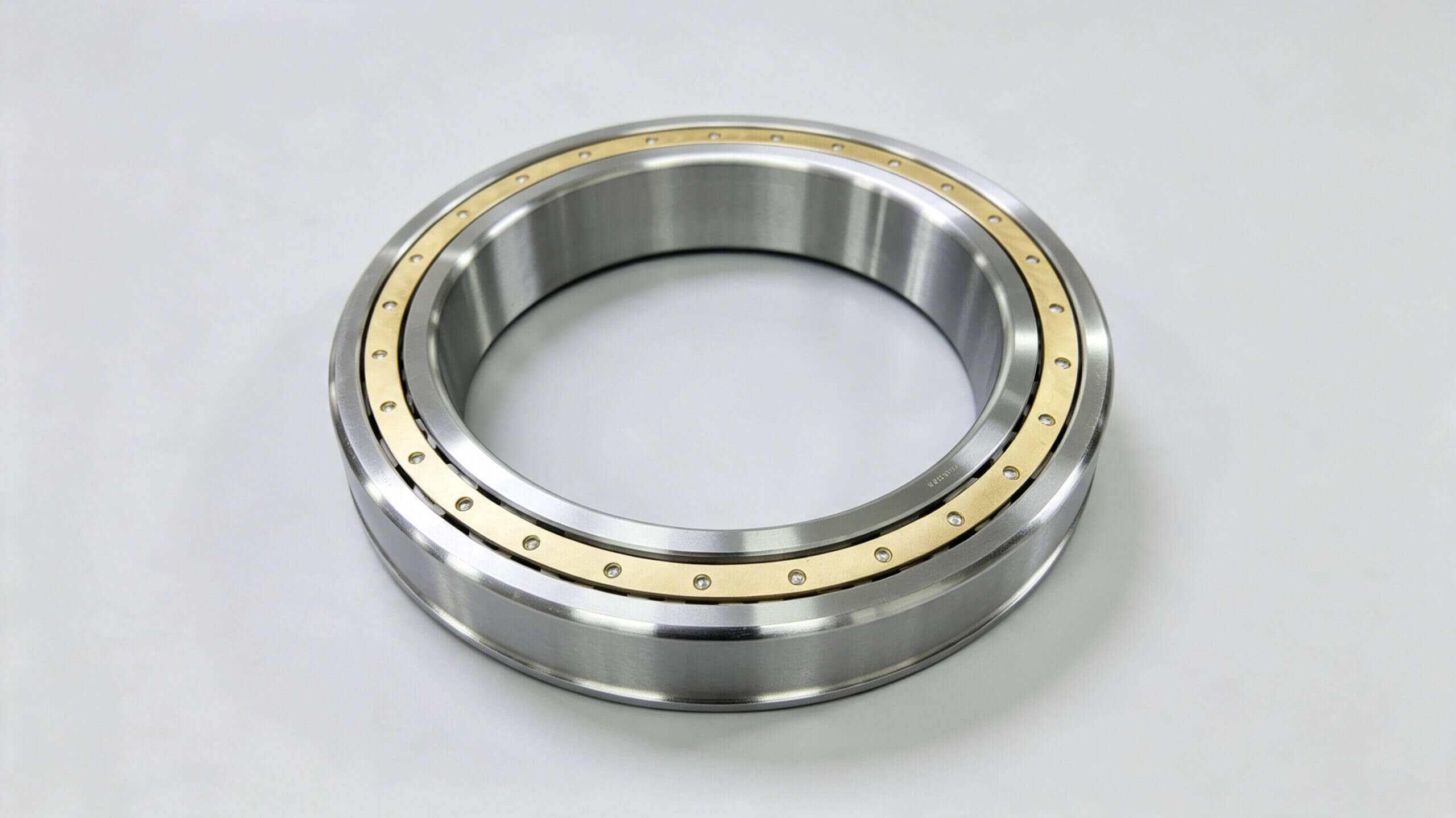

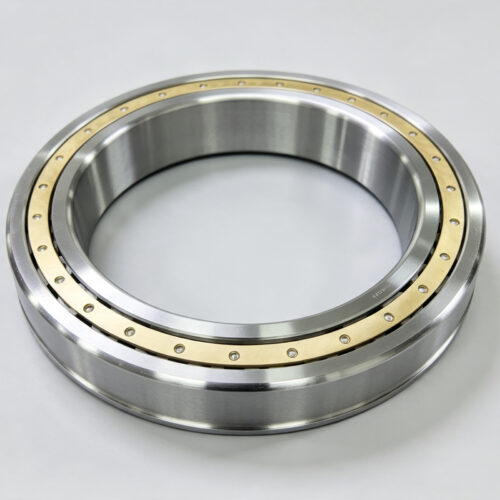

Aplicación y ventajas clave en bombas FRAC para la industria del petróleo y gas
1. Condiciones de funcionamiento: ¿por qué fallan frecuentemente los Rodamiento estándar?
El desarrollo de recursos no convencionales (petróleo y gas de esquisto, gas compacto) es imposible sin la fracturación hidráulica a gran escala (FRAC). El equipo principal, la bomba FRAC (generalmente de 3 o 5 émbolos), debe inyectar fluido de fracturación (con agente de soporte y aditivos químicos) a varios kilómetros de profundidad en poco tiempo, a presiones de hasta 100‑150 MPa (15 000‑22 000 psi), para fracturar la roca y crear fisuras artificiales.
Este proceso impone requisitos extremadamente exigentes a las secciones hidráulica y de potencia de la bomba:
Cargas ultraelevadas: la presión de descarga alcanza 100‑150 MPa. Las fuerzas sobre los émbolos son enormes y las cargas radiales que actúan sobre el cigüeñal, las bielas y los rodamientos superan con creces las de las bombas industriales convencionales.
Gran caudal: el caudal de una sola bomba FRAC suele ser de 1‑2,5 m³/min. Cuando varias bombas trabajan de forma sincronizada, el caudal total puede superar los 15 m³/min. Los rodamientos deben mantener la estabilidad bajo cargas de impacto continuas.
Vibraciones e impactos severos: el movimiento alternativo de los émbolos genera un flujo de fluido intermitente y fuertes pulsaciones de presión. Los rodamientos se someten a cargas alternas de alta frecuencia y a impactos de pico.
Funcionamiento a baja velocidad y alta carga: la velocidad de giro del cigüeñal de la bomba FRAC es solo de 200‑400 rpm (régimen de baja velocidad), aunque las fuerzas radiales son enormes. En estas condiciones, la jaula de los rodamientos de rodillos cilíndricos estándar con jaula suele deformarse o romperse por los impactos. La fricción entre los rodillos y la jaula acelera la avería del rodamiento.
Muchos fabricantes y empresas de servicio de bombas FRAC han comprobado que los diseños convencionales (rodamientos con jaula o rodamientos de rodillos esféricos) suelen presentar una vida útil corta, paradas frecuentes para sustitución y, en ocasiones, rotura de la jaula o agarrotamiento del rodamiento. Por esta razón, los rodamientos de rodillos cilíndricos de complemento completo se han convertido en la solución preferida para la sección de potencia de las bombas FRAC.

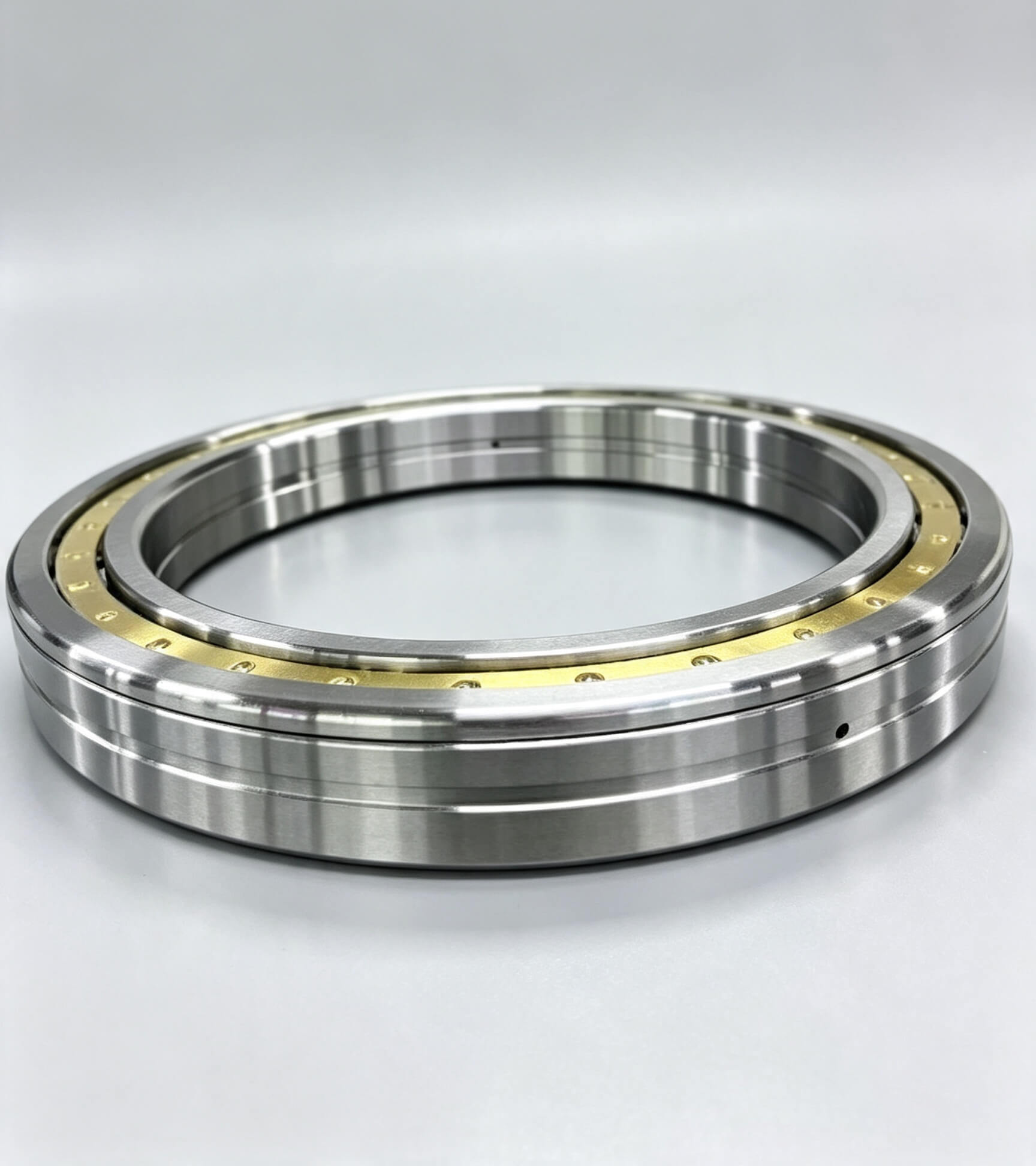

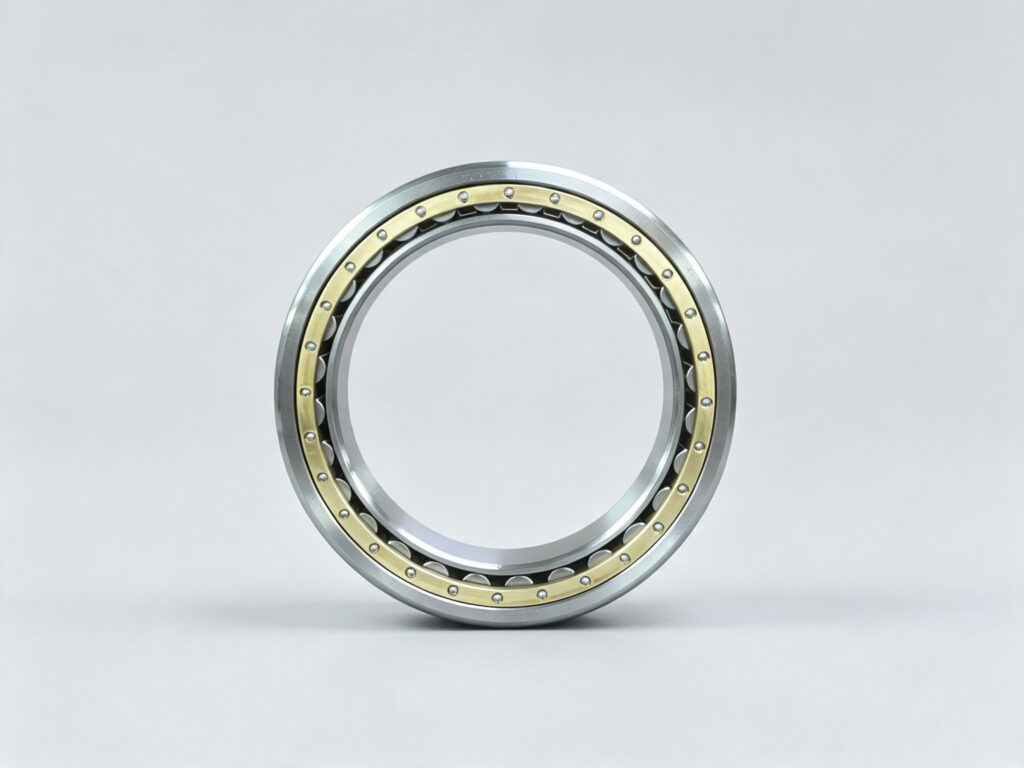

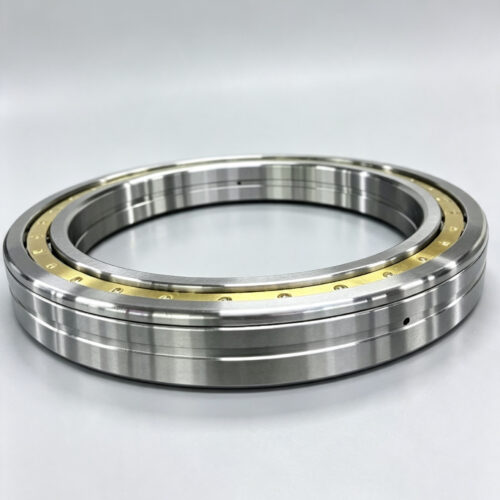

2. Características constructivas de los rodamientos de rodillos cilíndricos de complemento completo: sin jaula, llenado máximo de rodillos
A diferencia de los rodamientos de rodillos cilíndricos convencionales, los de complemento completo no disponen de jaula (o solo cuentan con placas separadoras muy finas en las caras frontales para evitar el contacto directo entre rodillos adyacentes). Dentro de las mismas dimensiones generales, se puede instalar el mayor número posible de rodillos del diámetro máximo.
Comparación de parámetros clave
Rodamiento estándar con jaula: número de rodillos ≈ 60‑70 % del máximo teórico.
Rodamiento de rodillos cilíndricos de complemento completo: número de rodillos cercano al máximo teórico (normalmente > 95 %).
Esto produce tres efectos principales:
Aumento considerable de la longitud total de contacto de los rodillos
→ reducción de las tensiones de contacto.
Mejora sustancial de la rigidez radial
→ menores deformaciones elásticas.
Eliminación del elemento débil, la jaula
→ se suprimen las roturas, el desgaste y los riesgos de agarrotamiento asociados a la jaula.
3. Posiciones de aplicación concretas dentro de las bombas FRAC
En la sección de potencia de una bomba FRAC típica, el cigüeñal acciona los émbolos mediante bielas. Los cuellos principales del cigüeñal y las cabezas grandes de biela son las posiciones clave de montaje de los rodamientos de rodillos cilíndricos.
Rodamientos de cuellos principales: absorben la carga radial combinada procedente de varias bielas y toleran un ligero descentrado del eje provocado por su flexión.
Rodamientos de cuellos de biela (cabezas grandes de biela): soportan los impactos más severos generados por la presión sobre el émbolo y las fuerzas de inercia. Aquí las condiciones de trabajo son las más duras.
Los rodamientos de rodillos cilíndricos de complemento completo ya se aplican con éxito en ambas posiciones. Especialmente en las cabezas grandes de biela, donde las cargas de pico son extremadamente elevadas, los rodamientos convencionales suelen fallar después de unas pocas centenas de horas de funcionamiento, mientras que el diseño de complemento completo amplía notablemente los intervalos entre reparaciones.
4. Ventajas clave detalladas de los rodamientos de rodillos cilíndricos de complemento completo para bombas FRAC
Ventaja 1: Capacidad de carga radial máxima – rendimiento a presión ultraelevada
Gracias al número máximo de rodillos, los rodamientos de complemento completo presentan valores de carga dinámica (Cr) y estática (Cor) un 30‑50 % superiores a los de los rodamientos con jaula de las mismas dimensiones. A la misma presión de salida de la bomba FRAC, las tensiones de contacto entre rodillos y pistas de rodadura son menores y la vida a fatiga aumenta de forma exponencial (para rodamientos de rodillos, la vida útil es proporcional a (1/carga)^(10/3)).
Ejemplo:
Una bomba FRAC de 2500 hp utilizaba originalmente un rodamiento NU2352 con jaula en su cabeza grande de biela. La insuficiente capacidad de carga dinámica limitaba el intervalo entre reparaciones a solo 800 horas.
Tras sustituirlo por un rodamiento de complemento completo con las mismas dimensiones exteriores (por ejemplo, SL1853), la capacidad de carga dinámica aumentó aproximadamente un 40 %, y la vida útil real subió hasta 2500 horas o más.
Ventaja 2: Eliminación total del riesgo de rotura de la jaula – mejora de la fiabilidad
El daño de la jaula es la causa más frecuente de avería de los rodamientos de bombas FRAC en campo:
Deformación de la jaula por impacto: las pulsaciones de presión generan aceleraciones instantáneas; los rodillos golpean las ventanas de la jaula, provocando su deformación, el descentrado y el agarrotamiento de los rodillos.
Desgaste de la jaula por lubricación deficiente: interrupciones del suministro de aceite o aceite contaminado producen un fuerte desgaste de la jaula por fricción contra las caras frontales de los rodillos. Los residuos de desgaste entran en las pistas de rodadura y provocan una avería en cascada.
Fisura por fatiga de la jaula: las jaulas de fundición o latón se agrietan y rompen bajo cargas alternas prolongadas.
Los rodamientos de complemento completo no disponen de jaula, por lo que estos modos de avería quedan totalmente eliminados. Incluso ante desviaciones temporales de la lubricación, la película de aceite entre rodillos y los pequeños juegos permiten seguir funcionando, evitando el agarrotamiento repentino y la destrucción del cigüeñal o de la biela.
Ventaja 3: Alta rigidez – reducción de la flexión del cigüeñal
Los cigüeñales de bombas FRAC (especialmente los de bombas de 5 émbolos) son largos y se flexionan bajo enormes fuerzas radiales. Los rodamientos convencionales con juego radial amplio o rigidez insuficiente aumentan la flexión del eje, lo que produce contactos de borde y desgaste prematuro por picadura de las pistas de rodadura.
Con rodillos muy compactados, los rodamientos de rodillos cilíndricos de complemento completo alcanzan una rigidez radial un 20‑30 % superior a la de los equivalentes con jaula. Sus beneficios son:
Menor flexión del eje, contacto más uniforme entre cuello y rodamiento.
Mejor conservación del ángulo entre biela y cigüeñal; reducción de los momentos flectores adicionales.
Menor sensibilidad al descentrado de los alojamientos (aunque sigue siendo necesaria una alineación correcta).
Ventaja 4: Resistencia a cargas de impacto y aceleraciones – funcionamiento tolerante a pulsaciones a gran caudal
Las pulsaciones de presión en el lado hidráulico de las bombas FRAC son especialmente intensas a gran caudal. Se transmiten a los rodamientos en forma de impactos radiales de alta frecuencia. En los rodamientos de complemento completo, los rodillos de mayor masa y numerosos puntos de contacto absorben eficazmente la energía de impacto. Además, la ausencia de jaula permite un ligero desplazamiento de los rodillos durante el impacto sin generar colisiones secundarias.
Ventaja 5: Diseño compacto – ahorro de espacio (útil para reducir el peso de las bombas FRAC
Los equipos FRAC modernos buscan mayor potencia manteniendo las dimensiones generales. Por ejemplo, las nuevas bombas de accionamiento eléctrico de 5000 hp deben transmitir un par motor superior sin modificar su tamaño físico. Para un diámetro exterior dado, los rodamientos de complemento completo ofrecen una capacidad de carga mucho mayor.
Esto permite dos opciones:
Aumentar la potencia nominal de la bomba sin agrandar los alojamientos; o bien
Reducir el tamaño del rodamiento manteniendo la capacidad de carga, aligerando así el conjunto de la bomba.
Ventaja 6: Buena adaptabilidad a la lubricación
Aunque la fricción por deslizamiento entre rodillos exige requisitos algo más estrictos de limpieza del aceite y formación de película lubricante, las bombas FRAC modernas utilizan lubricación circulante forzada con filtración fina que satisface plenamente estas exigencias.
Además, cuando el sistema de lubricación sufre una interrupción breve, los rodamientos de complemento completo retienen mayor volumen de aceite en los juegos entre rodillos que los rodamientos con jaula y toleran periodos cortos de funcionamiento en seco.
5. Ejemplos de aplicación en campo y resultados reales
| Condición de aplicación | Tipo de rodamiento | Vida útil original | Tras la modernización con complemento completo | Factor de mejora | |
|---|---|---|---|---|---|
| Cabeza grande de biela bomba 2500 hp | NU2352 con jaula | 800‑1200 h | SL1853 (complemento completo) | 2500‑3500 h | ~2,5× |
| Cuello principal bomba 2000 hp | NJ2328 | 1500 h | SL1829 | > 4000 h | ~2,7× |
| Biela bomba de 5 émbolos (alta frecuencia de carrera) | NCF2934 (complemento completo con bloqueo) | — | > 5000 h sin averías | — |
6. Recomendaciones de selección y funcionamiento
A pesar de sus claras ventajas, deben tenerse en cuenta varios puntos al instalar rodamientos de rodillos cilíndricos de complemento completo en bombas FRAC:
Límite de velocidad: la velocidad límite de los rodamientos de complemento completo es aproximadamente el 50‑60 % de la de los rodamientos con jaula del mismo tamaño. La velocidad del eje de las bombas FRAC suele ser inferior a 400 rpm, lo que es totalmente seguro. Es necesaria una validación independiente para bombas de alta velocidad (por ejemplo, bombas centrífugas).
Requisitos de lubricación: limpieza mínima del aceite NAS 7; viscosidad ISO VG 220‑460 (aceite con aditivos de extrema presión EP). Se recomienda lubricación circulante forzada con filtros magnéticos.
Juego de montaje: los rodamientos de complemento completo se instalan normalmente con juego positivo o pretensión mínima. En bombas FRAC se suelen elegir grupos de juego C3 o C4 para compensar la dilatación térmica del cigüeñal.
Posicionamiento axial: determinadas series (por ejemplo, serie SL) cuentan con rebordes integrales en los anillos. Es imprescindible un posicionamiento axial correcto durante el montaje para evitar el descentrado de los rodillos.
Pares de rodamientos acoplados: en los cuellos principales se montan a veces dos rodamientos de complemento completo uno junto a otro para ampliar la anchura de apoyo. En estos casos es fundamental un reparto uniforme de la carga.
7. Conclusión
Gracias a su capacidad de carga máxima, construcción sin jaula (alta fiabilidad), excelente rigidez y adaptación natural a regímenes de baja velocidad y alta carga, los rodamientos de rodillos cilíndricos de complemento completo se han convertido en la solución de referencia para la sección de potencia de bombas FRAC de gran caudal y alta presión.
A medida que la industria de petróleo y gas amplía las operaciones de fracturación y busca aumentar la eficiencia operativa, los rodamientos de rodillos cilíndricos de complemento completo amplían considerablemente los intervalos entre reparaciones de las bombas FRAC, reducen el tiempo no productivo (NPT) y aportan beneficios económicos directos a las empresas de servicios petroleros.
Para los fabricantes originales de bombas FRAC, sustituir los rodamientos convencionales de la sección de potencia por rodamientos de rodillos cilíndricos de complemento completo supone un aumento relativamente moderado del coste de los componentes, pero una mejora notable de la vida útil y fiabilidad de toda la máquina.
De cara al futuro, con la expansión de la fracturación a ultra‑alta presión (20 000 psi y superiores) y las bombas FRAC de accionamiento eléctrico, el campo de aplicación de los rodamientos de rodillos cilíndricos de complemento completo seguirá creciendo.
